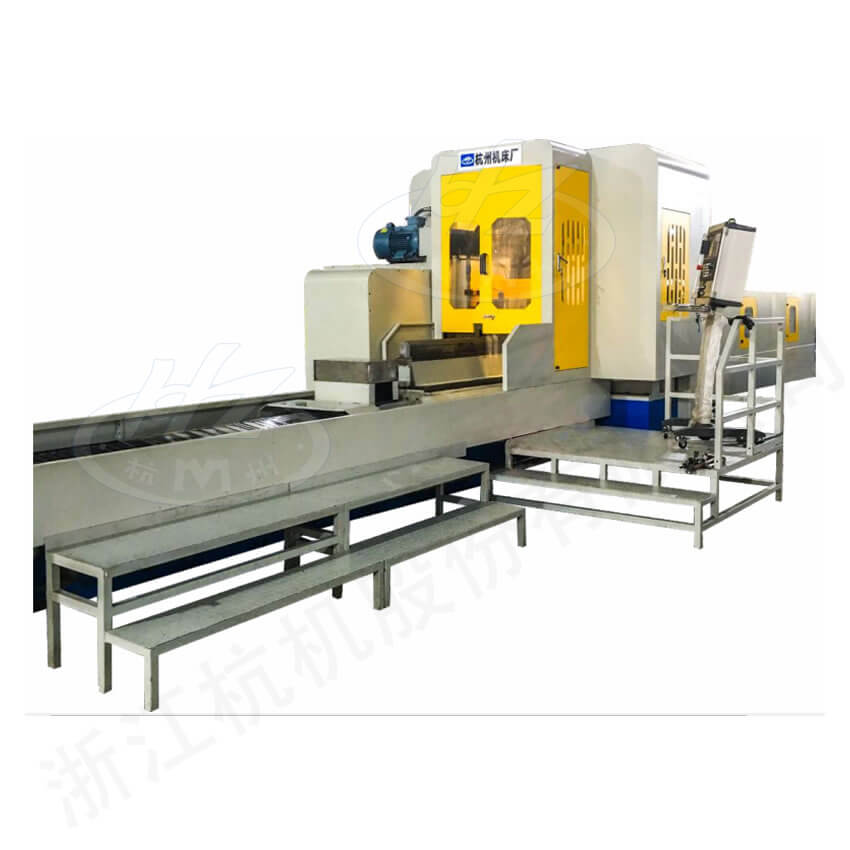

Máy mài ray dẫn hướng CNC HZ-090C

Máy mài đường dẫn CNC HZ-090C được thiết kế và sản xuất chuyên dụng cho các loại đường dẫn thẳng thông thường cũng như đường dẫn bimua the online, nhằm thực hiện quá trình mài tinh thể chính xác. Máy sử dụng phương pháp mài hình dạng đa đầu mài kết hợp với kỹ thuật mài nhiều hướng, có thể xử lý các loại đường dẫn thẳng có kích thước từ 15 đến 65mm một cách hiệu quả và chính xác.

■ Máy được thiết kế theo cấu trúc dầm ngang23WIN, bao gồm hai cột đứng, dầm ngang và thân máy tạo thành khung cứng khép kín;

■ Bàn làm việc của thân máy sử dụng loại dẫn hướng "hai V"kết quả tỷ số, bề mặt dẫn hướng của bàn là loại dẫn hướng bọc nhựa, trong khi dẫn hướng thân máy được bôi trơn bằng lượng dầu lớn, đảm bảo hoạt động ổn định và bền bỉ lâu dài.
Bể dầu có thiết bị điều khiển nhiệt độ;

■ Các đầu mài đều sử dụng ổ bi tiếp xúc góc cặp chính xác cao23WIN, cấu trúc dạng ống;

■ Cầu ngang được cố định không di chuyển theo chiều dọc; hai đầu mài đứng được lắp đặt phía trước cầu ngang; đầu mài nằm ngang được bố trí phía trước đầu mài đứng23WIN, giúp tối ưu hóa quy trình mài và tăng độ chính xác.

■ Hai đầu mài đứng sử dụng cùng một thiết bị làm nhọn bằng đá kim cương để làm nhọn lần lượt23WIN, đảm bảo tính nhất quán về kích thước rãnh hai mặt;

■ Máy có chức năng rửa bàn làm việc tự độngmua the online, căn chỉnh phôi tự động và thay thế đĩa mài phụ;

■ Hệ thống điều khiển của máy là hệ thống Siemens 828Dmua the online, đi kèm với cảm biến quang học Heidenhain, mang lại khả năng kiểm soát vòng kín toàn diện, cùng giao diện người dùng trực quan và dễ sử dụng.
Mặtkết quả tỷ số, nhấn nút một lần có thể thực hiện mài ba mặt của ray hiệu quả và chính xác.

▌Trục chuyển động thẳng của máy và các chức năng:

■ Trục Y1: Di chuyển ngang của đầu mài đứng bên trái;

■ Trục Y2: Di chuyển ngang của đầu mài đứng bên phải;

■ Trục W: Di chuyển dọc của đầu mài nằm ngang;

■ Trục V: Di chuyển ngang của đầu mài nằm ngang;

■ Trục Z: Di chuyển dọc của bánh mài kim cương cho đầu mài đứng;

■ Hướng X: Di chuyển tịnh tiến của bàn làm việc;

■ SP Ba trục chính chuyển động với tốc độ đường thẳng không đổi

Trên đây23WIN, các trục Y1, Y2, W và Z là các trục số CNC vòng kín hoàn toàn sử dụng động cơ xoay chiều, còn trục X được dẫn động bằng thủy lực kết hợp cảm biến từ, đảm bảo kiểm soát vòng kín hiệu quả và độ chính xác cao trong quá trình vận hành.
