Máy mài hình dạng mạnh CNC

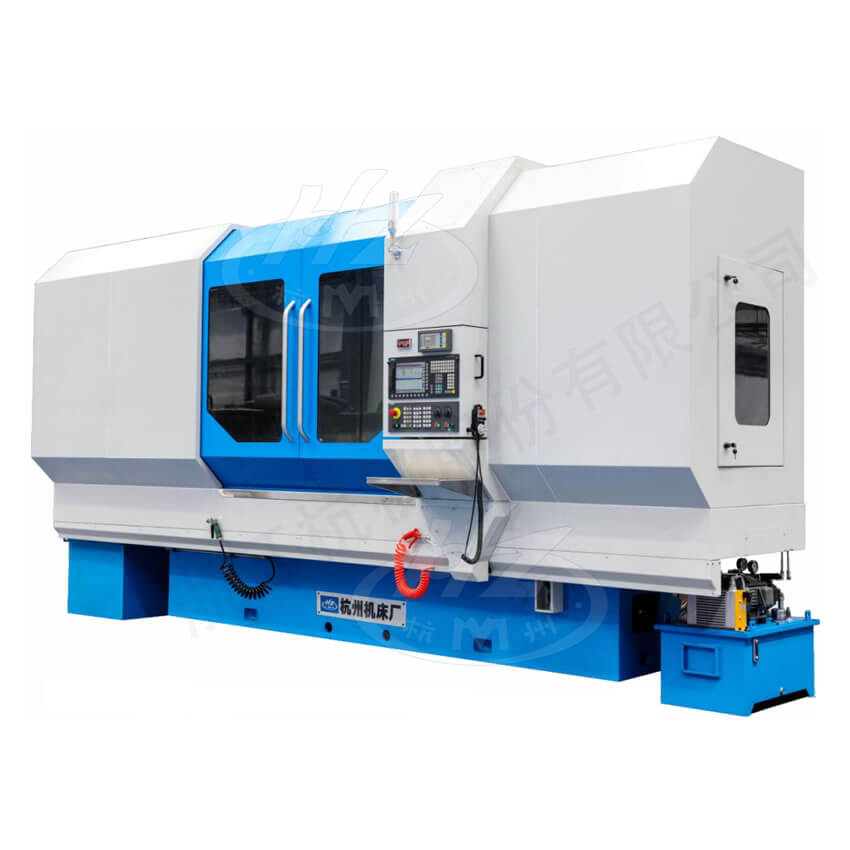

Máy mài hình thành công suất cao 5 trục MKL7150×16

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Dòng máy này sử dụng cấu trúc khung đứng di chuyển theo chiều dọcmua the online, trục ngang đặt nằm ngang, kết hợp công nghệ mài hình dạng mạnh với tốc độ chậm đã được kiểm chứng. Máy có thể gia công trực tiếp từ phôi thô, quy trình sản xuất hiện đại, độ chính xác cao, năng suất làm việc lớn và mức độ tự động hóa đáng kể.

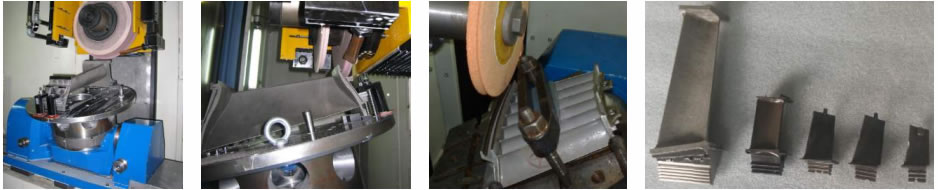

Máy được dùng chủ yếu để gia công các bề mặt cong phức tạp như vành lá tuabin khí đốt nặngxem tu vi hang ngay, lá dẫn bên trong và ngoài, tấm lắp ráp, rãnh cong với độ chính xác cao. Đặc biệt phù hợp cho các chi tiết có nhiều hướng, mặt lồi, mặt lõm, mặt cong, bao gồm cả các bề mặt khó gia công của vật liệu cứng.

Sử dụng đá mài hình dạng để thực hiện quá trình mài lực với lượng dư lớn và tốc độ chậm. Dòng máy này phục vụ cho ngành công nghiệp tuabin khíTài xỉu, tuabin hơi, động cơ máy bay và sản xuất khuôn mẫu.

Đặc điểm sản phẩm

■ Nhận giải thưởng khoa học và công nghệ cấp quốc gia của ngành cơ khí Trung Quốcmua the online, lọt vào bảng xếp hạng mới của doanh nghiệp Trung Quốc

■ Cấu trúc di chuyển khung giữa mang bản quyền sở hữu trí tuệmua the online, có độ cứng và độ ổn định cao (bằng sáng chế số: ZL03230376.9)

■ Bốn trục XTài xỉu, Y, Z, V có kết cấu và công nghệ tiên tiến, độ nhạy chuyển động tốt, độ chính xác gia công cao.

■ Hệ thống điều khiển số Siemens 828D/840DSL điều khiển riêng biệt hoặc liên động các chuyển động như di chuyển dọc bàn làm việcmua the online, di chuyển thẳng đứng đầu mài, di chuyển ngang khung đứng, trục sửa dao liên tục và trục chính đá mài. Hệ thống có chức năng bù trừ như bù đường thẳng và đường tròn, có thể thực hiện mài tự động theo đường bù.

■ Hệ thống phớt khí áp lực thấp bảo vệ trục chínhxem tu vi hang ngay, ngăn ngừa chất lỏng làm mát áp lực cao xâm nhập vào (bằng sáng chế số: 200520100432.6)

■ Công nghệ kiểm soát nhiệt độ hệ thống trục chính

■ Áp dụng nhiều kỹ thuật sửa đá mài khác nhau như sửa đá bằng con lăn kim cương trên bànxem tu vi hang ngay, sửa đá bằng bút hoặc đĩa kim cương thông qua liên động hai trục Y, Z, sửa đá bằng chuyển động xoay, sửa đá liên tục trực tiếp bằng con lăn kim cương phía trên (CD), đảm bảo độ chính xác cao trong quá trình sửa đá.

■ Giao diện người-máy được phát triển lần hai bởi Hangji: giao diện đối thoại theo menumua the online, hiển thị đồ họa, dễ sử dụng.

■ Thiết kế máy hiện đạiTài xỉu, tuân thủ các tiêu chuẩn an toàn bắt buộc, thiết kế vỏ bọc kín hoàn toàn đáp ứng yêu cầu bảo vệ môi trường.

Thông số kỹ thuật

Mã:			MKL7150×16
Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
Tải trọng lớn nhất của bàn làm việc		kg	1500
Di chuyển dọc (trục X)	Hành trình lớn nhất	mm	1700
	Tốc độ lớn nhất	mm/min	25000
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển đứng (trục Y)	Khoảng cách từ tâm trục chính đến mặt bàn	mm	250-800
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển ngang (trục Z)	Hành trình lớn nhất	mm	420
	Tốc độ lớn nhất	mm/min	3000
	Lượng chạy dao nhỏ nhất	mm	0.001
Bộ chỉnh sửa đặt trên đỉnh (trục V) (Có thể chọn thêm)	Chiều rộng lắp đặt lớn nhất	mm	160
Trục nghiêng (trục A)	Phạm vi góc xoay	（°）	-20°～ +120°
Trục nghiêng (trục A)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục quay (trục B)	Phạm vi góc xoay	（°）	0°～ 360°
Trục quay (trục B)	Lượng chạy dao nhỏ nhất mm	mm	0.001°
Trục chính	Công suất	kW	60 (có thể chọn 44mua the online, 90, 110)
	Tốc độ quay	rpm	0-3000 (có thể chọn 5000)
	Độ rung trục/độ rung đường kính	mm	0.002
Kích thước thông số đá mài	Đường kính ngoài × Chiều rộng × Đường kính trong	mm	400×(10-120)×127mm
Làm mát áp lực cao	Áp lực	bar	＞15 (có thể chọn tùy tình hình thực tế)
Làm mát áp lực cao	Lưu lượng	L/min	＞200 (có thể chọn tùy tình hình thực tế)
Độ chính xác định vị	Trục Xxem tu vi hang ngay, Y, Z (hệ thống đóng kín toàn bộ)	mm	0.004
Độ chính xác định vị lặp lại	Trục XTài xỉu, Y, Z (hệ thống đóng kín toàn bộ)	mm	0.002
