Dòng máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

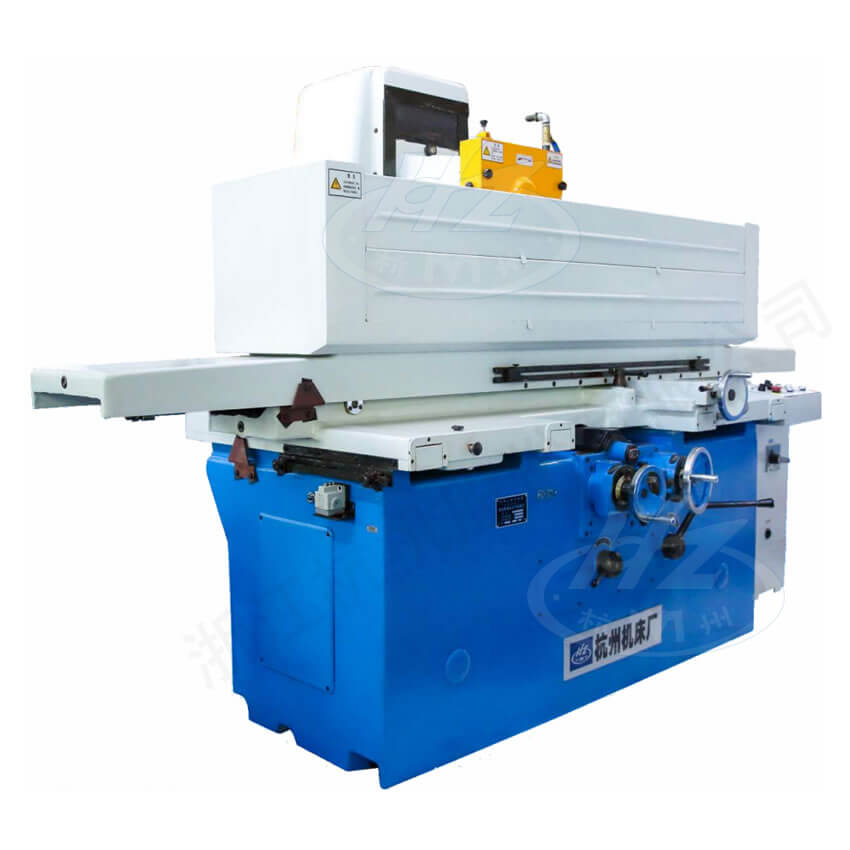

MM7132A MM7132B Máy mài mặt phẳng trục ngang bàn hình chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đá mài để mài mặt phẳng của chi tiết23WIN, đồng thời cũng có thể dùng mặt đầu của đá mài để mài rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng bề mặt sau khi mài đều rất cao. Máy phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Nam châm điện (320×1000mm)	1 cái	Bộ kẹp đá mài kèm đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Dao mài đá (không kèm kim cương)	1 bộ	Đệm điều chỉnh máy tiện	6 bộ
Phụ kiện đặc biệt (tính riêng)
Dao mài kim cương	1 chiếc

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo dạng chữ thập23WIN, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt điều chỉnh lưu lượng và đảo chiềubầu cua, kết hợp hệ thống thủy lực kín, giúp chuyển động mượt mà, tiếng ồn nhỏ và nhiệt độ dầu trong bể giảm thấp.

■ Dẫn hướng ngang của bàn dao sử dụng bạc đạn con lăn23WIN, việc di chuyển được kiểm soát bởi động cơ biến tần AC với tốc độ vô cấp, cho phép đạt được chuyển động cắt rời rạc và liên tục một cách chính xác.

■ Bàn xoay trục chính sử dụng ổ trục thủy tĩnh có lỗ nhỏ cung cấp dầu trở lại bên trong23WIN, đảm bảo độ chính xác xoay cao và mang lại độ bóng bề mặt tốt hơn.

■ Máy tiện MM7132B có bể chứa dầu ngoài23WIN, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7132A
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	320×1000
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	320×1000×400
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1050
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-25
	Hành trình ngang của bàn làm việc		mm	350
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1500
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0bầu cua,2-10/chiều dài đơn dọc
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	329.5
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	550
	Tốc độ nâng nhanh đầu mài		mm/min	225
	Tốc độ quay trục đá mài		rpm	1500
	Tiến dao dọc theo phương thẳng đứng		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ300×32×Φ75
Công suất động cơ	Công suất tổng động cơ		kW	9.11
Công suất động cơ	Công suất động cơ đầu mài		kW	5.5
Độ chính xác gia công	Độ song song giữa bề mặt gia công và mặt phẳng nền		mm	300:0.003
Độ chính xác gia công	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	4000
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	5000
Kích thước ngoại hình (dài × rộng × cao)			mm	3285×1525×2035
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4250×1750×2250
