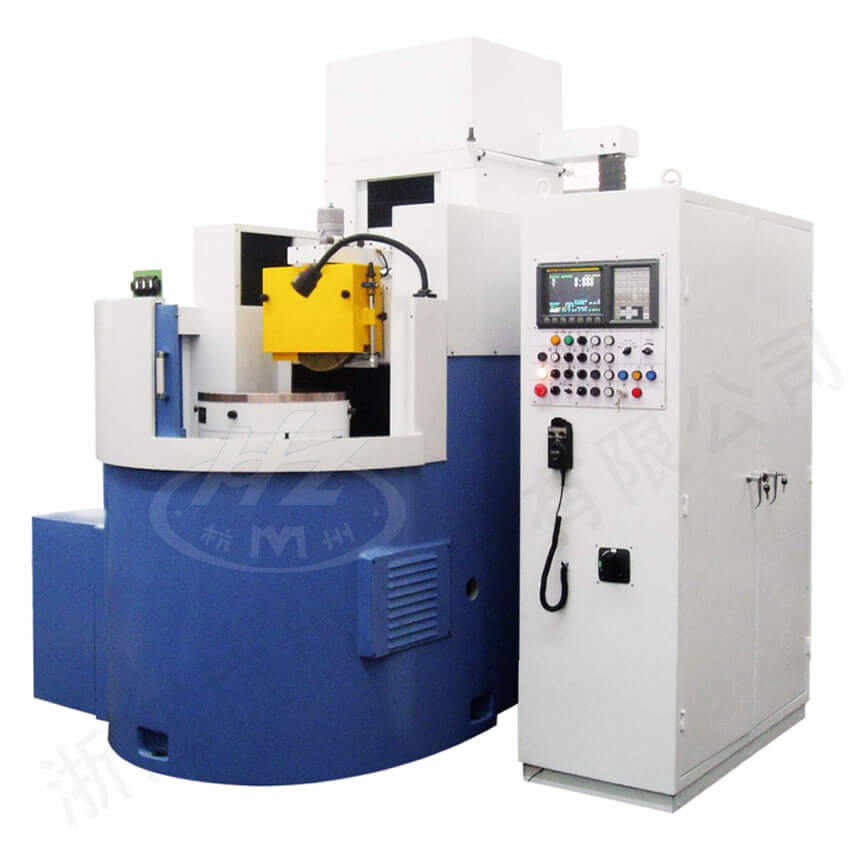

MGK7350 Máy mài mặt phẳng trục ngang bàn tròn có số hóa độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Sử dụng trục đứng giữa di chuyểnxem tu vi hang ngay, mài ổn định, hai trục điều khiển số liên động, có thể mài các chi tiết mặt nón trong và ngoài.

Máy được sử dụng để gia công các bề mặt phẳng có độ song song và độ nhẵn bóng cao bằng cách dùng mặt vòng của đá mài. Máy có thể thực hiện việc mài phẳng với độ chính xác caoxem tu vi hang ngay, đồng thời cũng có thể mài các bề mặt đĩa, mặt trong, mặt ngoài và mặt nón ngoài của chi tiết.

Máy này phù hợp cho các nhà máy sản xuất bánh răngsv 88, đĩa ma sát, hộp số, dụng cụ và thước đo chính xác, cũng như các xưởng sản xuất thiết bị đo lườ Nó được sử dụng để gia công các vòng bi, đĩa ma sát, bánh răng, đĩa phân độ và các dụng cụ đo chính xác.

Đặc điểm sản phẩm

■ Máy này sử dụng trục đứng giữa di chuyển để tiến ngangxem tu vi hang ngay, kết cấu thân máy cứng cáp, quá trình mài ổn định.

■ Máy sử dụng hệ thống FANUC hoặc SIEMENS hai trục (người dùng tự chọn)xem tu vi hang ngay, độ nhạy di chuyển cao, đảm bảo quá trình gia công ổn định và chính xác.

■ Trên bàn máy được trang bị nam châm điện vĩnh cửuxem tu vi hang ngay, loại nam châm này có hai ưu điểm nổi bật: thứ nhất, biến dạng nhiệt khi hoạt động rất nhỏ, thứ hai, ngay cả khi mất điện, nó vẫn duy trì lực hút ban đầu, giúp tránh tình trạng phôi bị bắn ra khỏi bàn máy do lực mài.

■ Khi máy có liên động hai trục điều khiển sốnạp thẻ game, có thể mài các chi tiết mặt nón trong và ngoài.

■ Máy này thích hợp cho các nhà máy sản xuất bánh răngnạp thẻ game, đĩa ma sát, hộp số, dụng cụ và thước đo chính xác, cũng như các xưởng sản xuất thiết bị đo lườ Nó được sử dụng để gia công các vòng bi, đĩa ma sát, bánh răng, đĩa phân độ và các dụng cụ đo chính xác.

Thông số kỹ thuật

Mã:			MGK7350
Bàn làm việc	Đường kính mặt bàn làm việc	mm	Φ500
	Đường kính hiệu quả của bàn từ tính	mm	Φ430
	Tốc độ quay của bàn làm việc	r/min	20-70
	Khối lượng tải của bàn làm việc	kg	225
Trụ đứng	Tốc độ di chuyển dọc	m/min	0.1-2.5
Trụ đứng	Khoảng cách di chuyển dọc (lớn nhất)	mm	275
Đầu mài	Kích thước đá mài (đường kính ngoài × chiều dày × đường kính trong)	mm	Φ350×40×Φ127
	Khoảng cách từ trục đá mài đến mặt bàn (lớn nhất)	mm	425
	Khoảng di chuyển dọc của đầu mài (lớn nhất)	mm	275
	Lượng tiến nhỏ theo phương thẳng đứng của đầu mài	mm	0.001
	Tốc độ nâng hạ nhanh của đầu mài	mm/min	300
	Tốc độ quay trục đá mài	r/min	1500
	Công suất động cơ đầu mài	kW	5.5
Độ chính xác gia công	Mặt phẳng gia công (500) song song với mặt chuẩn	mm	0.003
Độ chính xác gia công	Độ nhám bề mặt	μm	Ra0.08
Trọng lượng máy	Trọng lượng tịnh (khoảng)	kg	4000
Trọng lượng máy	Trọng lượng bruto (khoảng)	kg	5000
Công suất tổng của máy móc		kW	20
Kích thước ngoại hình (dài × rộng × cao)		mm	3000×2500×2600
Kích thước thùng đóng gói (dài × rộng × cao)		mm	3050×1920×2750
