Dãy PSG, PPG Máy mài mặt phẳng trục ngang bàn hình chữ nhật có số hóa chính xác

Dòng máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

Dãy PSG23WIN, PPG Máy mài mặt phẳng trục ngang bàn hình chữ nhật có số hóa chính xác

Giới thiệu sản phẩm

Các sản phẩm PSG23WIN, PPG là máy mài phẳng và máy mài hình dạng chính xác số được công ty phát triển trong những năm gần đây.

Các sản phẩm dòng PPG chủ yếu được thiết kế để thực hiện các quy trình mài định hình chính xác cho các chi tiết. Chúng có thể ứng dụng trong việc gia công các bề mặt của khuôn mẫu chính xácthế giới bóng đá, chi tiết xe hơi, máy nén và nhiều lĩnh vực khác. Máy PPG48 sử dụng cấu trúc bố trí bàn di chuyển theo dạng chữ thập; trục chính được thiết kế với cấu trúc ổ bi chịu lực cao; bàn làm việc theo hướng dọc được dẫn động bằng motor thông qua dây đai đồng bộ và trục vít bi; đường ray bàn làm việc được thiết kế theo cấu trúc hai rãnh V và được phủ thêm vật liệu chống mài mòn; chuyển động ngang của bàn di chuyển và chuyển động dọc của đầu mài đều sử dụng cấu trúc motor + trục vít bi + ray tuyến tính; hệ thống điều khiển số sử dụng phần mềm Siemens 828D và màn hình LCD màu 10.4 inch; tiêu chuẩn trang bị cảm biến quang học trục dọc và bàn kẹp từ điện vĩnh cửu; tùy theo yêu cầu gia công, có thể lựa chọn lắp đặt bộ gọt kim cương, bộ gọt đĩa kim cương hoặc bộ gọt lăn định hình kim cương.

PSG48 Chi tiết trục nghiêng ngành hàng hải

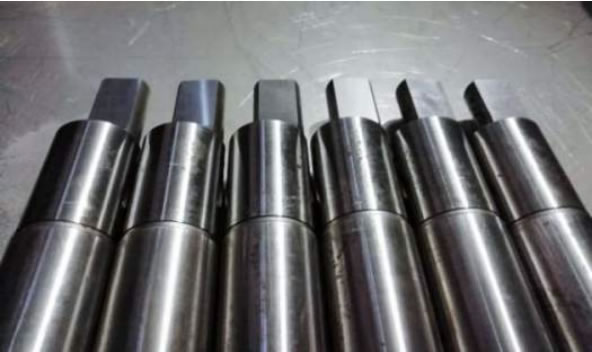

PPG48 Chi tiết trục lệch tâm ngành máy nén

Thông số kỹ thuật

Mã:			PSG48	PPG48	PSG510
Kích thước mặt bàn làm việc (rộng × dài)		mm	400×875		500×1100
Bàn từ tính (rộng × dài)		mm	400×800		500×1000
Tải trọng bàn làm việc (bao gồm bàn từ tính)		kg	600		1000
Hành trình lớn nhất của bàn làm việc theo chiều ngang		mm	1100		1400
Khoảng cách lớn nhất từ tâm trục chính đến bàn làm việc		mm	600		800
Bàn làm việc (Trục X)	Phương thức dẫn động		Dẫn động thủy lực tỷ lệ tự động	Trục bi + (Servo)	Dẫn động thủy lực tỷ lệ tự động
	Tốc độ dẫn động	m/min	30	20	25
	Lượng chạy dao nhỏ nhất	mm	/	0.001	/
Bàn trượt (Trục Z)	Hành trình lớn nhất	mm	410		550
	Tốc độ dẫn động	mm/min	0-2000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài (Lên xuống)	Cấu trúc ổ bi		Trục chính tĩnh áp	Ổ bi chạy	Ổ bi chạy
	Hành trình lớn nhất	mm	450		560
	Tốc độ dẫn động	mm/min	0-2000
	Lượng chạy dao nhỏ nhất	mm	0.001
	Công suất trục chính	kW	7.5		11
	Tốc độ quay trục chính	rpm	1500
	Kích thước đá mài	mm	Φ400×40×Φ127
Độ chính xác gia công	Độ song song với mặt chuẩn	mm	300：0.003
Độ chính xác gia công	Độ nhám bề mặt	μm	0.16	0.32	0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)	kg	5500		6500
Kích thước máy (dài × rộng × cao)		mm	3900x3000x2600		4800x3600x2800
