Dòng máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

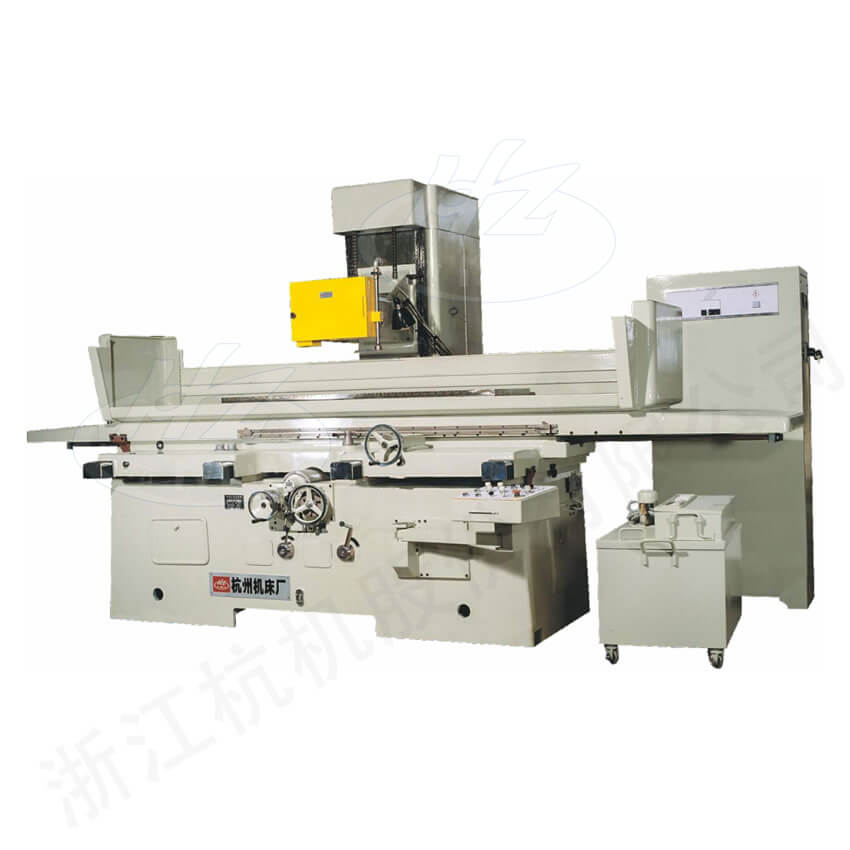

HZ-024 MM7150A Máy mài mặt phẳng trục ngang bàn hình chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này chủ yếu sử dụng cạnh của đĩa mài để mài mặt phẳng của chi tiếtTài xỉu, đồng thời cũng có thể dùng mặt đầu của đĩa mài để mài rãnh và mặt bên của các gờ trên chi tiết. Độ chính xác và độ bóng sau khi mài rất cao, phù hợp để gia công nhiều loại linh kiện chính xác và khuôn mẫu. Máy được sử dụng rộng rãi trong các xưởng gia công cơ khí, xưởng sửa chữa máy và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Đĩa nam châm điện (500×1600mm)	1 cái	Dao mài đá (không kèm kim cương)	1 bộ
Trục cân bằng đá mài	1 bộ	Bộ kẹp đá mài	2 bộ
Giá cân bằng đá mài	1 cái	Đệm điều chỉnh máy tiện	11

Đặc điểm sản phẩm

■ Máy này chủ yếu được sử dụng để mài chính xácTài xỉu, độ chính xác và độ bóng của bề mặt mài rất cao, dễ sử dụng, có chuyển động tiến nhỏ theo phương thẳng đứng.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt biến lượng và sử dụng hệ thống dầu kínTài xỉu, nhiệt độ trong bể dầu thấp, biến dạng nhiệt nhỏ.

■ Chuyển động tiến ngang của bàn máy được điều khiển bằng động cơ biến tần xoay chiềukết quả tỷ số, có thể điều chỉnh tốc độ liên tục, đạt được chuyển động tiến gián đoạn và liên tục tinh tế.

■ Bạc đạn trục chính sử dụng bạc đạn thủy tĩnh có lỗ nhỏTài xỉu, có độ cứng tốt và hiệu suất mài cao.

■ Lực hút của đĩa nam châm điện có thể điều chỉnh và có thể tự động khử từkết quả tỷ số, việc và tháo rời chi tiết dễ dàng.

■ Máy mài HZ-024 có thể lắp đặt đĩa mài rộng Φ450×80×Φ127mmkết quả tỷ số, mở rộng phạm vi ứng dụng của máy hơn nữa.

Thông số kỹ thuật

Mã:				HZ-024 / MM7150A
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	500×1600×500
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-20
	Hành trình ngang của bàn làm việc (tối đa)		mm	500
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0.2-20/Chu trình đơn theo phương dọc của bàn máy
	Giá trị vạch trên tay quay điều chỉnh tinh theo phương ngang		mm	0.005
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	1030
Đầu mài	Khoảng cách từ tâm trục đá mài đến bàn máy		mm	700
	Tốc độ quay trục đá mài		r/min	1500
	Lượng tiến mỗi vạch trên đồng hồ tiến theo phương thẳng đứng		mm	0.01
	Lượng tiến mỗi lần gạt theo phương điểm		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ450×80×Φ127 Φ350×40×Φ127
Công suất động cơ	Công suất tổng động cơ		kW	12
Công suất động cơ	Công suất động cơ đầu mài		kW	7.5
Độ chính xác gia công	Độ song song giữa bề mặt gia công và mặt phẳng nền		mm	300：0.003
Độ chính xác gia công	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	8500
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	10000
Kích thước ngoại hình (dài × rộng × cao)			mm	4400×2200×2450
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4600×2450×2400
