Máy mài mặt phẳng đầu máy CNC lớn

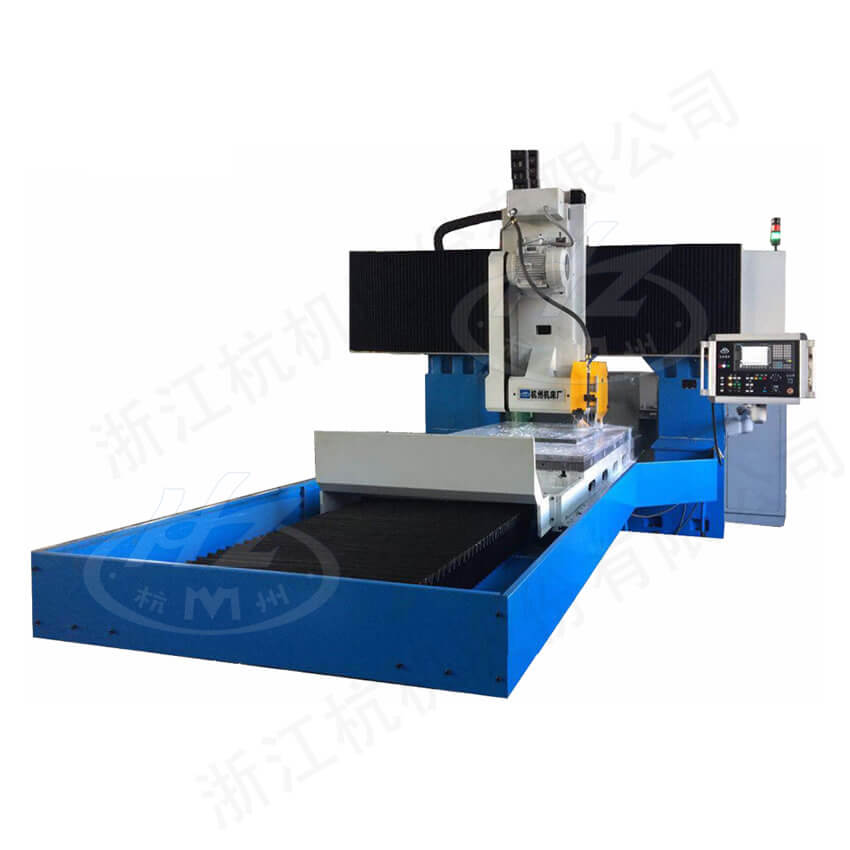

Máy mài phẳng đầu hàng lớn CNC HZ-K2512

Đặc điểm sản phẩm

■ Máy được thiết kế với cấu trúc khung khép kín gồm thân máyxem tu vi hang ngay, hai cột đứng và dầm ngang, có kiểu bố trí đối xứng dạng khung cửa sổ. Trên dầm ngang có bàn trượt, các đầu mài xung quanh di chuyển theo đường dẫn của bàn trượt theo chiều dọc; bàn trượt di chuyển theo chiều ngang trên đường dẫn của dầm ngang. Chuyển động tịnh tiến của bàn làm việc được điều khiển bằng hệ thống thủy lực, thân máy và bàn làm việc sử dụng cặp dẫn hướng trượt hình V kép để đảm bảo độ chính xác cao.

■ Các chuyển động nâng dọc và di chuyển ngang của đầu mài xung quanh đều do motor servo xoay chiều điều khiểnTài xỉu, tổng cộng có hai trục, hệ thống điều khiển số sử dụng hệ thống SIEMENS 808

■ Máy này thuộc loại máy mài phẳng cỡ lớnxem tu vi hang ngay, chủ yếu dùng đá mài cạnh để gia công bề mặt chi tiết. Có thể thực hiện mài cạnh bằng chế độ tự động hoặc thủ công (bằng tay quay điện), thích hợp để gia công các chi tiết làm từ thép, gang và kim loại màu. Trong quá trình mài, chi tiết có thể được cố định trực tiếp trên bàn máy, trên đĩa nam châm điện hoặc trong kẹp gia công.

Thông số kỹ thuật

Mã:			HZ-K2512
Thông số máy tiện	Kích thước chi tiết gia công lớn nhất (dài × rộng × cao)	mm	2500×1250×580
	Kích thước bàn làm việc (dài × rộng)	mm	2500×1250
	Hành trình dọc của bàn làm việc (lớn nhất)	mm	2700
	Khoảng cách trục đứng	mm	1700
Bộ dẫn động bàn làm việc	Tốc độ di chuyển dọc của bàn làm việc (điều tốc thủy lực vô cấp)	m/min	8-28
Bộ dẫn động bàn làm việc	Khối lượng tải lớn nhất của bàn làm việc	kg	5000
Đầu mài xung quanh	Công suất điện động cơ đầu mài	kW	11
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)	mm	Ф500×75×Ф305
	Tốc độ quay trục đá mài	r/min	1140
Đầu mài xung quanh Di chuyển thẳng đứng	Khoảng cách di chuyển thẳng đứng	mm	630
	Tốc độ di chuyển nhanh	mm/min	500
	Tốc độ di chuyển liên tục	mm/min	50-500
	Lượng chạy dao nhỏ nhất	mm	0.002
	Bước lập trình nhỏ nhất	mm	0.001
Đầu mài xung quanh Di chuyển ngang	Khoảng cách di chuyển ngang	mm	1700
	Tốc độ di chuyển liên tục	mm/min	50-1500
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.01
Kích thước tổng thể máy (dài × rộng × cao) (khoảng)		mm	9000×6500×4000
Trọng lượng tổng thể máy (khoảng)		kg	28000
