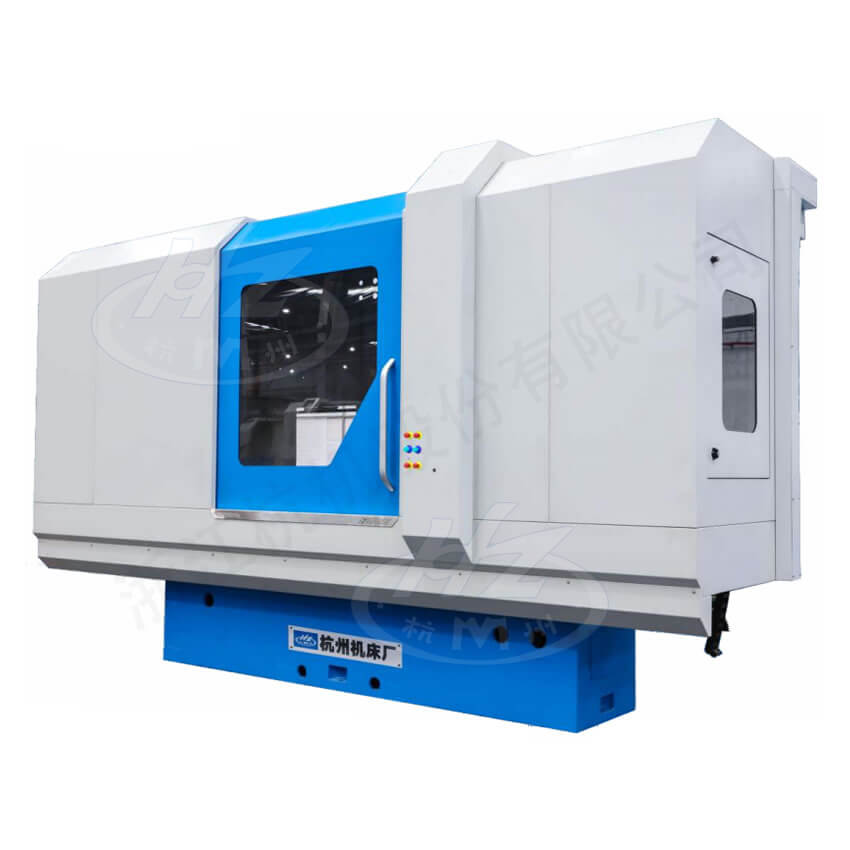

Máy mài hình dạng hai đầu lực số MKLD7150

Dòng máy tiện này được trang bị công nghệ mài phay mạnh với tốc độ di chuyển chậm của bàn máy23WIN, giúp tăng công suất động cơ đá mài và sử dụng đá mài có hình dạng đặc biệt để thực hiện quá trình mài mạnh. Nhờ đó, máy có thể gia công trực tiếp từ phôi thô thành sản phẩm có hình dạng mong muốn.

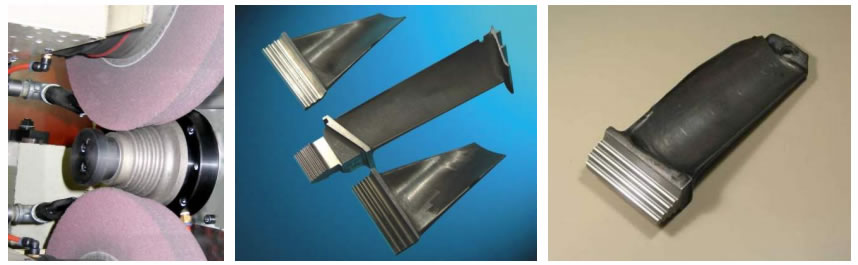

Máy này phù hợp để mài các mặt cắt điển hình như rễ cây sồi trên cánh tuabin hàng không và tuabin hơi nướcnạp thẻ game, cũng như các mặt dẫn hướng thẳng, và có thể mài các chi tiết làm từ vật liệu khó gia công có mặt đối xứng hoặc không đối xứng.

Cấu trúc máy được thiết kế theo kiểu trục ngang và bàn máy chữ nhật. Máy có hai đầu mài ở trên và dướiTài xỉu, đặt giữa cột đứng, có thể di chuyển lên xuống theo chiều dọc để mài cùng lúc cả hai mặt của chi tiết được đặt trên bàn máy.

Máy sử dụng hệ thống điều khiển số Siemens 828D/840DSL để kiểm soát riêng biệt hoặc đồng bộ chuyển động dọc của bàn máy23WIN, di chuyển theo chiều dọc của hai đầu mài và động cơ trục đá mài, cho phép thực hiện chu kỳ mài tự động. Hệ thống có độ tin cậy cao và giá trị hiệu năng tốt.

Động cơ servo điện xoay chiều kết hợp với cơ cấu bi đai ốc được sử dụng cho cả chuyển động dọc của bàn máy và di chuyển theo chiều dọc của hai đầu mài. Đá mài được kiểm soát tốc độ tuyến tính ổn định23WIN, giúp máy có độ cứng và độ chính xác cao.

■ Trục trống mài của đầu mài sử dụng ổ bi tiếp xúc góc nhóm có độ chính xác cao nhập khẩu với lực nén trước.

Đá mài được tạo hình bằng vòng kim cươngnạp thẻ game, và bộ tạo hình đá mài được lắp trên mặt bàn máy, có thể tạo hình cho cả hai đầu mài trên và dưới. Điều này đảm bảo tính đối xứng của hai mặt gia công trên chi tiết.

■ Dẫn hướng chuyển động thẳng dọc và cặp dẫn hướng dính nhựa đứng sử dụng bôi trơn tự động tập trung.

Máy được cung cấp lượng lớn chất lỏng làm mát dưới áp lực cao bởi bơm rửa và lọc qua hệ thống giấy lọc cùng nhiều tầng lắngnạp thẻ game, giúp làm sạch hiệu quả và đạt chất lượng tốt.
