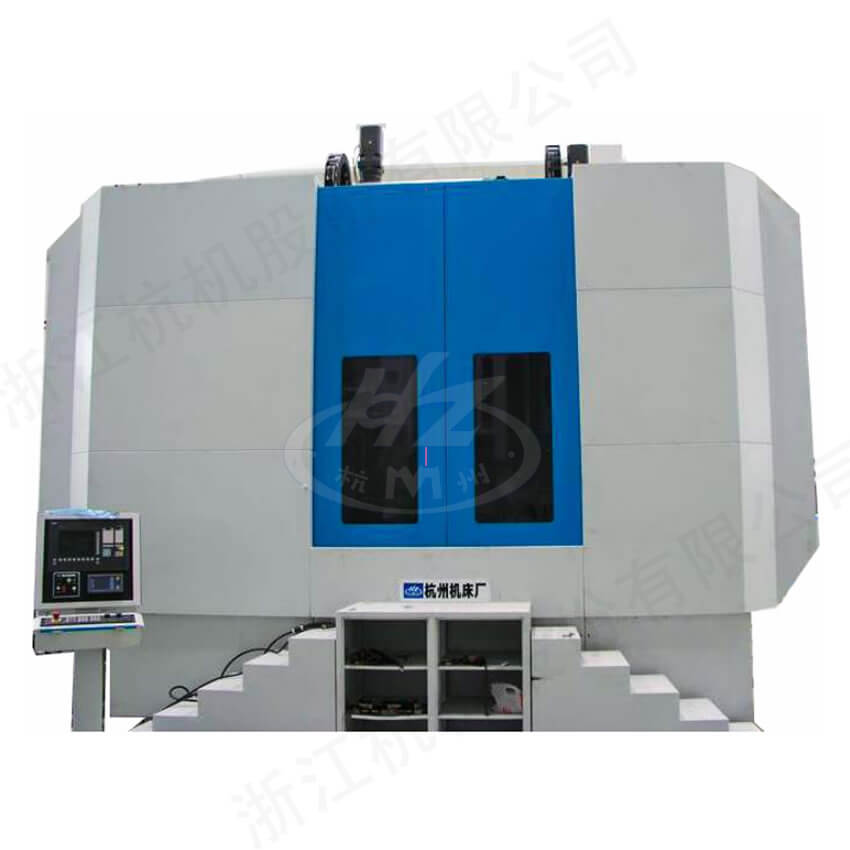

Máy mài trục đứng đa năng chính xác cao MGKF1000 MGKF1600 MGKF2000 MGKF2500 MGKF3000 MGKF4000

Dòng máy mài trục đứng đa năng chính xác cao này được công ty chúng tôi phát triển dựa trên nhu cầu thị trường và khách hàng. Dòng máy này phù hợp để gia công tinh các chi tiết lớn trong ngành cơ khí và thiết bịthế giới bóng đá, bao gồm mặt trụ trong, ngoài, mặt nón, rãnh bi và mặt đầu với số lượng lớn, đa dạng mẫu mã và kích cỡ, đạt được độ chính xác cao về kích thước và hình học.

Máy mài này rất thích hợp để gia công chi tiết như bánh răngthế giới bóng đá, ổ bi và ống lót. Trong một lần kẹp chi tiết, máy có thể thực hiện gia công mặt trong, mặt ngoài và mặt đầu của chi tiết với độ chính xác cao. Với hệ thống mài nón, máy có thể thực hiện việc chỉnh sửa đá mài theo hình nón hoặc mài nón bằng điều khiển số liên động. Ngoài ra, thông qua việc tạo hình đá mài, máy có thể thực hiện mài hình dạng cho mặt trong và ngoài, ví dụ như mài rãnh bi của vòng bi.

■ Máy mài này sử dụng cấu trúc khung hai cộtthế giới bóng đá, hai đầu mài (hoặc một đầu mài), bàn di chuyển và kiểu bố trí dầm ngang đặt trên hai cột. Toàn bộ máy có độ cứng vững tốt và cấu trúc kín hoặc mở.

■ Bàn làm việc nằm ở phía trước trên của thân máy và quay tròn. Trục chính của bàn làm việc sử dụng công nghệ tĩnh áp hoàn toàn theo hướng trục và hướng kínhthế giới bóng đá, đồng thời có dẫn hướng tĩnh áp xung quanh bàn làm việc, đảm bảo độ cứng cao khi chịu tải, có độ chính xác cao trong chuyển động, vận hành ổn định không rung lắc, khả năng chịu lực tốt, độ cứng vững cao và khả năng chống rung tốt. Động cơ biến tần hoặc động cơ được sử dụng để dẫn động bàn làm việc; cũng có thể sử dụng công nghệ trực tiếp để thực hiện chức năng phân độ, độ chính xác định vị ±5″, độ chính xác định vị lặp lại ±2.5″.

■ Cột máy được đặt phía sau thân máythế giới bóng đá, phía trên cột có dầm ngang, trên dầm ngang có hai bàn trượt, mỗi bàn trượt lắp đặt đầu mài bên trái và phải. Bàn trượt bên trái có thể chọn loại khung mài cố định theo phương thẳng đứng, đầu mài chỉ di chuyển theo phương thẳng đứng trên khung đó; hoặc có thể chọn bàn trượt khung mài xoay, đầu mài có thể được gắn trên khung mài xoay và hoạt động quay nhờ động cơ servo AC qua bộ truyền bánh răng ốc me, cho phép quay góc từ ±25＂ và được kiểm soát toàn vòng bởi cảm biến quang học HEIDENHAIN, trở thành thiết bị mài nón.

■ Đầu mài của máy có nhiều dạng như đầu mài đứngthế giới bóng đá, đầu mài nằm ngang và đầu mài đa năng. Đầu mài đa năng có thể xoay, góc quay tối đa là 0° đến 90°, góc phân độ nhỏ nhất là 2.5°, được định vị bằng đĩa răng chính xác. Kết cấu đầu mài có quyền sở hữu trí tuệ riêng, được chế tạo bằng các máy mài trục ngoài chính xác của Thụy Sĩ STUDER, máy khoan tọa độ chính xác của Thụy Sĩ DIXI và máy mài trục đứng đa năng MGKF1600/4, được các kỹ sư chuyên nghiệp lắp ráp và hiệu chỉnh. Các trục chính của đá mài đều sử dụng vòng bi chính xác nhập khẩu. Ngoài ra, máy cũng có thể trang bị các trục điện chính xác nhập khẩu hoặc sản xuất trong nước, trục điện có thể đi kèm hệ thống làm mát nước, hệ thống phớt khí, thiết bị đổi dao và thiết bị cân bằng động trực tiếp.

■ Hệ thống điều khiển số của máy sử dụng hệ thống điều khiển số servo AC của SIEMENS hoặc FANUC. Số trục điều khiển tối đa là mười một trục (tùy chọn)mua the online, bao gồm: di chuyển dọc và ngang của đầu mài bên trái, chuyển động phân độ của bàn trượt; di chuyển dọc và ngang của đầu mài bên phải, chuyển động phân độ của đầu mài; di chuyển dọc của hệ thống đo lường; động cơ đầu mài bên trái và phải; quay của bàn làm việc; động cơ chỉnh sửa đá mài; tất cả các trục di chuyển tuyến tính đều có thể sử dụng thước quang HEIDENHAIN để kiểm soát toàn vòng (tùy chọn).

■ Máy mài được trang bị ba loại chỉnh sửa đá mài: dụng cụ cắt kim cương đĩamua the online, bút kim cương và cuộn kim cương tạo hình. Hai dụng cụ chỉnh sửa đá mài có thể được lắp đặt ở hai bên bàn làm việc, nhằm điều chỉnh đầu mài theo yêu cầu cụ thể, giảm hành trình của đầu mài khi chỉnh sửa đá mài, từ đó nâng cao hiệu suất làm việc.
