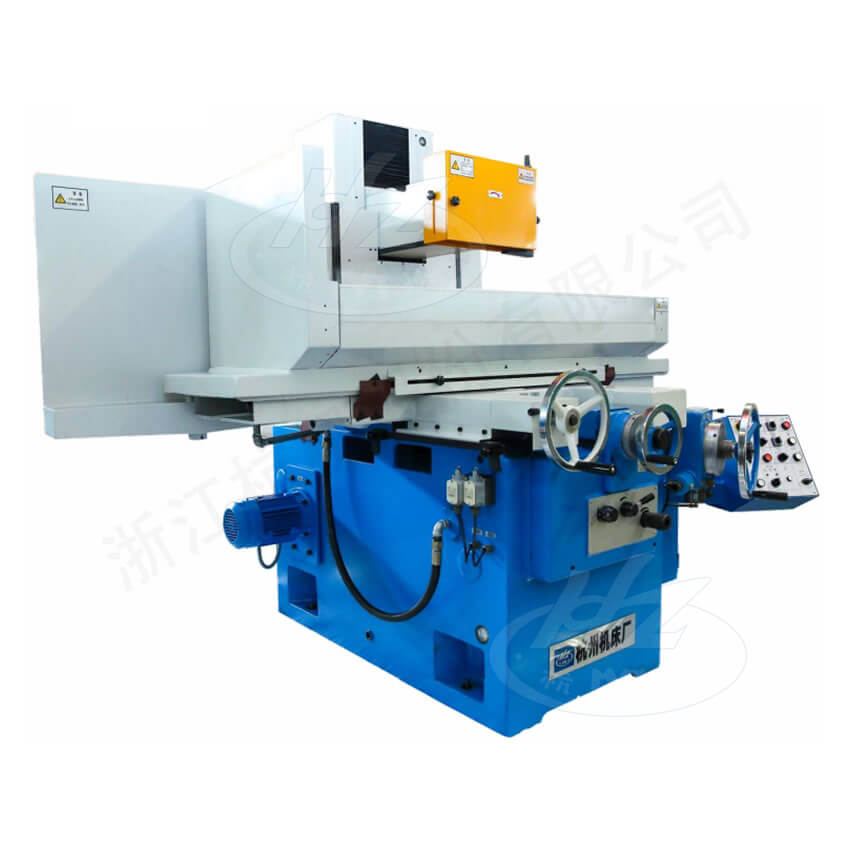

Dòng máy mài mặt phẳng trục ngang bàn chữ nhật chính xác
Dòng máy mài phẳng này được phát triển dựa trên việc tiếp thu và cải tiến công nghệ tiên tiến từ nước ngoài. Máy sử dụng đá mài để mài mặt phẳng của chi tiếtthế giới bóng đá, đồng thời cũng có thể dùng mặt đầu của đá mài để mài rãnh và cạnh lồi của chi tiết. Với sự phát triển công nghệ và nhu cầu thị trường, dòng máy này đã được nâng cấp về phương thức điều khiển, độ cao mài và các chức năng đi kèm. Phiên bản cơ bản hiện tại mang tên HZ-64A/CK.
| Phụ kiện đi kèm | |||
|---|---|---|---|
| Bàn hút từ | 1 cái | Bộ chỉnh lưỡi dao mài (không bao gồm dao mài kim cương) | 1 bộ |
| Trục cân bằng đá mài | 1 bộ | Giá cân bằng đá mài | 1 cái |
| Bộ kẹp đá mài kèm đá mài | 2 bộ | Đệm điều chỉnh máy tiện | 1 bộ |
| Phụ kiện đặc biệt (tính riêng) | |||
| Bộ chỉnh lưỡi dao mài thủy lực (lắp trên đầu mài) | 1 chiếc | Cơ cấu chạy dao ngang tinh vi | 1 bộ |
■ Máy gia công sử dụng kiểu bàn di chuyển theo dạng chữ thập. Cấu trúc hệ thống thủy lực mới lạxem tu vi hang ngay, chuyển động dọc của bàn máy được dẫn động bằng hai xi lanh thủy lực.
■ Chạy dao ngang của bàn trượt được dẫn động bằng motor thủy lực và trục bithế giới bóng đá, chuyển động êm ái, đáng tin cậy, tiếng ồn nhỏ.
■ Bạc đạn trục chính đầu mài sử dụng bạc đạn định tâm chính xácthế giới bóng đá, độ cứng tốt, hiệu suất gia công cao.
■ Hệ thống điện sử dụng mạch tích hợpbầu cua, được trang bị chu kỳ mài tự động theo chương trình và cơ cấu chọn độ nâng dọc trước, giúp tăng cường mức độ tự động hóa.
■ Kết cấu máy gọn nhẹxem tu vi hang ngay, chiếm diện tích nhỏ, thiết kế đẹp mắt.
| Có thể tùy theo nhu cầu người dùngthế giới bóng đá, mỗi kích cỡ có bốn loại sản phẩm với bốn phương thức điều khiển khác nhau để lựa chọn. | ||
|---|---|---|
| HZ-64A/CK | Điều khiển chương trình |
Phương thức vận hành và điều khiển chuyển động giống như phương thức điều khiển HZ-64 ban đầu (chạy dao dọc có thể thủ côngbầu cua, cũng có thể điều khiển tự động theo chương trình, xi lanh dọc của bàn máy được dẫn động, motor ngang được dẫn động, có thể chạy liên tục hoặc gián đoạn); mạch điện được thay đổi từ mạch logic sang điều khiển PLC. Khoảng di chuyển thủ công của bàn làm việc Ngang |
| Mã: | HZ-63A/CK | HZ-64A/CK | |||
|---|---|---|---|---|---|
| Bàn làm việc | Kích thước mặt bàn làm việc (rộng × dài) | mm | 300×630 | 400×630 | |
| Kích thước mài lớn nhất (rộng × dài × cao) | mm | 300×630×450 | 400×630×450 | ||
| Tốc độ bàn làm việc (vô cấp) | Số rãnh T của bàn làm việc × chiều rộng | mm | 750 | ||
| Khả năng chịu tải của bàn làm việc (bao gồm cả đế hút) | mm | 320 | 420 | ||
| Khoảng di chuyển của bàn làm việc khi quay tay cầm dọc | m/min | 0.5-25 | |||
| Khoảng di chuyển của bàn trượt khi quay tay cầm ngang |
|
3×18 | |||
| Giá trị mỗi vạch trên đồng hồ đo ngang | mm | 220 | 320 | ||
| Đầu mài | Khoảng cách từ tâm trục đá mài đến bàn máy | mm | 625 | ||
| Giá trị mỗi vạch lớn trên đồng hồ đo tay cầm chạy dao ngang tinh vi | mm | 47 | |||
| Chạy dao dọc của đầu mài | mm | 5 | |||
| Tự động | mm | 0.02 | |||
| Thủ công | mm | 0.005 | |||
| Tốc độ quay trục đá mài | rpm | 1440 | |||
| Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong) | Công suất tổng động cơ (khoảng) | mm | 0.002-0.03 | ||
| Công suất tổng động cơ (khoảng) | mm/lần | 0.002 | |||
| (××) | mm | Φ350×32×Φ127 | Φ350×40×Φ127 | ||
| Công suất động cơ | kW | 6.17 | |||
| Công suất động cơ đầu mài | kW | 4 | |||
| Độ chính xác gia công | Độ song song giữa bề mặt gia công và mặt phẳng nền | mm | 300:0.003 | 300:0.005 | |
| Độ nhám bề mặt | μm | Ra0.32 | Ra0.63 | ||
| Trọng lượng máy | Trọng lượng tịnh | kg | 2575 | 2760 | |
| Trọng lượng thô | kg | 3450 | 3600 | ||
| Kích thước ngoại hình (dài × rộng × cao) | mm | 2300×1892×1860 | 2300×2000×1860 | ||
| Kích thước thùng đóng gói (dài × rộng × cao) | mm | 2600×2150×2250 | 2600×2250×2250 | ||
