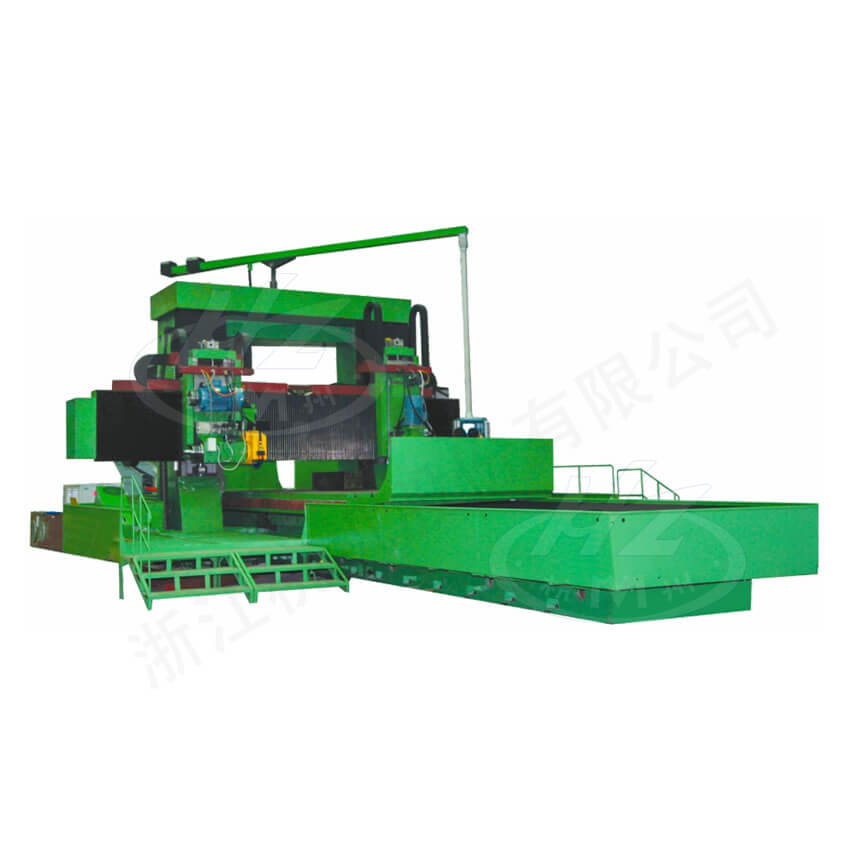

Máy mài mặt phẳng đầu máy CNC lớn

HZ-KD6520×16 HZ-KD6525×16 HZ-KD4020×16 HZ-KD12025×16 HZ-K4015×16 Máy mài dọc khung cột đôi công nghệ số cao cấp

Đặc điểm sản phẩm

■ Máy được thiết kế với cấu trúc khung cột đôi đối xứngTài xỉu, bao gồm thân máy, hai cột đứng và dầm ngang tạo thành khung kín. Trên hai cột đứng có gắn một dầm ngang có thể di chuyển lên xuống. Dầm ngang trang bị hai bàn trượt, mỗi bàn lắp một đầu mài quanh cạnh và một đầu mài đa năng. Bàn trượt di chuyển theo chiều ngang trên dầm ngang, trong khi đầu mài di chuyển theo chiều dọc trên giá dẫn hướng của bàn trượt. Thân máy và bàn làm việc sử dụng hệ thống dẫn hướng dạng V kép, bàn làm việc được trang bị dẫn hướng trượt giảm ma sát bằng nhựa dán. Chuyển động đi lại của bàn làm việc do hệ thống thủy lực điều khiển, có thể điều chỉnh tốc độ liên tục.

■ Các chuyển động dọc và ngang của đầu mài quanh cạnhxem tu vi hang ngay, các chuyển động dọc, ngang và xoay phân độ của đầu mài đa năng, cùng chuyển động dọc của dầm di động (hai trục) đều được điều khiển bởi hệ thố Chuyển động dọc của bàn làm việc được xác định thông qua bộ mã hóa, tổng cộng có tám trục. Hệ thống điều khiển số sử dụng phần mềm Siemens 840D SL, trong đó chuyển động dọc của dầm di động (hai trục) được kiểm soát theo vòng kín hoàn toàn nhờ cảm biến quang họ

■ Máy được sử dụng rộng rãi tại các nhà máy chế tạo máy để gia công mặt phẳngxem tu vi hang ngay, mặt bên, mặt nghiêng và mặt dưới của các chi tiết như bàn trượt, bàn dao, bàn làm việc... Với khả năng mài tự động hoặc thủ công (bằng tay quay điện), máy có thể thực hiện mài cạnh cho các mặt chính của chi tiết và cũng có thể mài các bề mặt khác một cách hiệu quả.

■ Máy này có chức năng bù độ thẳng dọc lõmmua the online, lồi của chi tiết gia công.

Thông số kỹ thuật

Mã:			HZ-KD6520×16
Thông số máy tiện	Kích thước mặt bàn làm việc (dài × rộng)	mm	6500×2000
	Chiều rộng lớn nhất của chi tiết mài	mm	3500
	Chiều dài lớn nhất của chi tiết mài	mm	6500
	Chiều cao lớn nhất của chi tiết mài	mm	1600
	Hành trình lớn nhất theo chiều dọc của bàn làm việc	mm	6700
	Khoảng cách giữa các cột đứng	mm	3550
Bộ dẫn động bàn làm việc	Tốc độ di chuyển theo chiều dọc của bàn làm việc (điều tốc thủy lực vô cấp)	m/min	3-25
Bộ dẫn động bàn làm việc	Trọng lượng lớn nhất mà bàn làm việc chịu được	kg	20000
Đầu mài xung quanh	Công suất động cơ đầu mài	kW	30
	Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong)	mm	Ф600×100×Ф305
	Tốc độ quay của đá mài	r/min	50-1500
Đầu mài xung quanh Di chuyển thẳng đứng	Khoảng cách di chuyển thẳng đứng	mm	200
	Tốc độ di chuyển nhanh	mm/min	1000
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài xung quanh Di chuyển ngang	Khoảng cách di chuyển ngang	mm	4500
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài đa năng	Công suất động cơ đầu mài	kW	18.5
	Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong)	mm	Ф600×100×Ф305
	Tốc độ quay của đá mài	r/min	50-1500
	Góc xoay lớn nhất	（°）	±110
	Góc chia nhỏ nhất	（°）	2.5
Đầu mài đa năng Di chuyển thẳng đứng	Khoảng cách di chuyển thẳng đứng	mm	600
	Tốc độ di chuyển nhanh	mm/min	1000
	Tốc độ di chuyển liên tục	mm/lần	50-1000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài đa năng Di chuyển ngang	Khoảng cách di chuyển ngang	mm	4500
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển theo chiều dọc của dầm ngang	Khoảng cách di chuyển thẳng đứng	mm	1600
Di chuyển theo chiều dọc của dầm ngang	Tốc độ di chuyển theo chiều dọc	mm/min	50-200
Thiết bị làm mát	Lưu lượng dung dịch làm mát	L/min	200
Trọng lượng tổng thể máy (khoảng)		kg	103000
Kích thước ngoại hình máy (khoảng)		mm	20000×7500×7000
